De nuestro inmenso repositorio de «cosas chinas truchas» traemos esta vez un generador de palanca para celulares. Por supuesto, es inútil, pero es curioso como le echaron algo de ganas al diseño del circuito.

Introducción

Este sera otro post corto. No tanto porque sea pereza, que si, sino porque realmente no hay mucho que analizar. Me llamo la atencion el aparato porque estaba a 5 dolares y venia de la epoca de los apagones. De esa epoca saque muchas enseñanzas, la principal, que la autogeneracion no es tarea sencilla y que lo mismo, es absoluntamente emegerente si no se cuenta con suficientes recursos. Lecciones tristes para una temporada de apagones que ya pasó. Ahora hace mucho calor. muchisimo calor y la electricidad milagrosamente no se ha ido, excepto porque los transformadores estan reventando uno tras otro por las masivas cantidades de aire acondicionado que se estan usando. Asi que si, podria ser util… Nah, es mas util un aparato a bateria que hayas cargado mientras aun habia energia.

El desarme

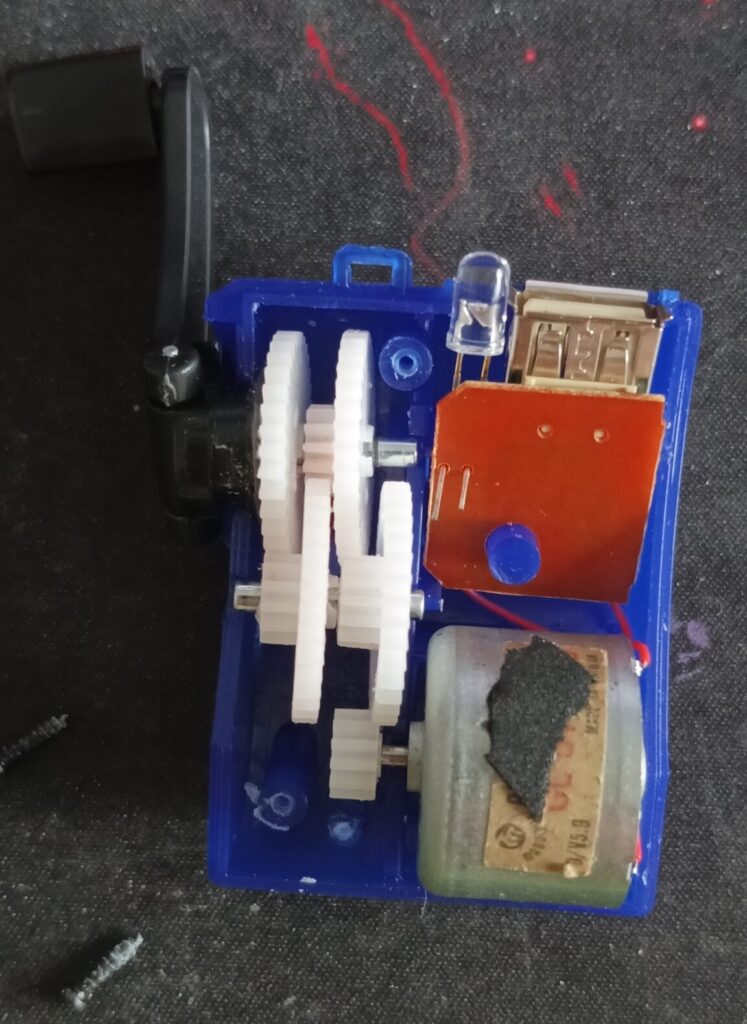

Constando con solo 4 tornillitos y una estructura que se quiebra tras unos cuantos usos, el desarme no fue la gran cosa. dentro era posible ver el pequeño controlador que tiene y el motor de carrito de juguete conectado a 4 engranajes que funcionan de caja reductora. Un diseño super ineficiente que hace que la fuerza necesaria para poder moverlo quiebre el armazon antes que poder generar un 1% de bateria de celular. Pero ni eso es posible. Una advertencia muy sincera antes de continuar. No lo conectes a tu celular.

Ten en cuenta que tu celular requiere como minimo, 5V y 2A. Estables. Muy estables. No solo estas alimentando el dispositivo sino que estas cargando una bomba incendiaria en potencia. Si no consigues estabilidad en la carga, el controlador de tu celular puede intervenir para evitar un desastre, pero no sabes los limites de ese dispositivo, pero si que sabes los limites fisicos de tu cuerpo. Es imposible mantener una velocidad de rotacion estable. Es imposible mantenerla durante mucho tiempo. Es imposible que logres generar lo suficiente para cargar el telefono. Esto es porque el generador solo puede generar 6V a 0.5A. ninguno de esos valores son compatibles con tu telefono y aun asi le tienes fe al hecho que tiene un puerto USB y una tarjetita controladora. Te adelanto que es muy mala idea.

Uno de los engaños mas grandes de estos aparatitos es que te hacen creer que puedes generar suficiente energia mediante la lucecita que se enciende cuando le das vueltas. Pero seguro que si te fijas, puedes ver como parpadea contantemente. Es una clara señal de que aunque uses toda tu fuerza, no puedes conseguir la energia suficiente ni estable para encender un simple led. Tomalo como una advertencia de que tampoco podras generar para un celular.

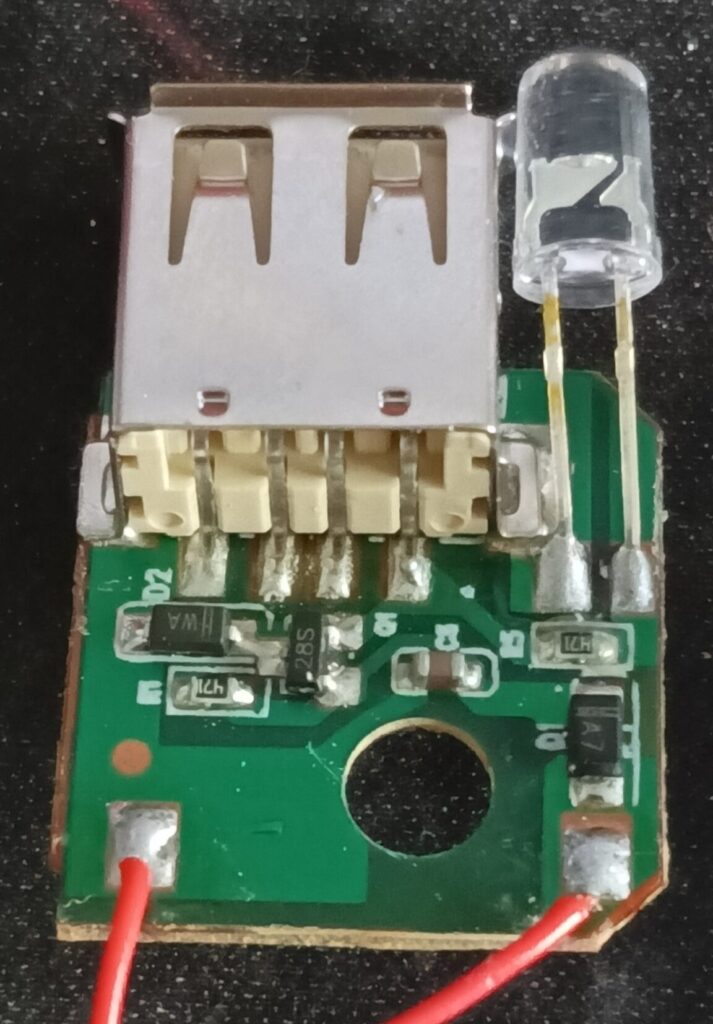

Aun asi, tambien te dan un pequeño controlador que busca darte la confianza de que puedes cargar tu celular con seguridad. Pero es otra mentira. Aun asi, vamos revisando algunos de sus componentes.

• 28S. Al parecer es un transistor de alta ganancia. Parece que sirve para aumentar el voltaje o sirve como switch.
•  47/471. Resistencias. Funciones obvias.
• Diodos Zenner. Para polarizar el circuito.
• WA?. ¿Al parecer es un filtro?
• A7. Diodo Conmutador. Segun su hoja de datos, debe permitir la salida unicamente a 5V 1A.

Imagino que este esquema de componentes sirve para regular la corriente de salida. Teóricamente evitando que salga tanta que pueda quemarte el teléfono. Teoricamente.

Hice algunas pruebas y a velocidad baja o «normal» es imposible pasar de 3V. Y girandolo a la maxima velocidad sin romperlo, llega a 6V. Es un desastre total.

Conclusiones.

No me atreveria a culpar al aparatito por completo pues, efectivamente genera energia. Culpo al descaro de decir que puede generar suficiente para un celular. Tambien el problema de todas las fuentes de energia renovable es que no tienen la capacida de generar energia inmediatamente aprovechable. Esquemas mas profesionales como las plantas de combustion interna son efectivas porque la gasolina genera tanta potencia que siempre hay excedente energetico. Y al final no es mas que un motor de gasolina girando un motorcito eletrico para convertir la energia mecanica en energia electrica.

Aun tengo curiosidad por los generadores de palanca. justo ahora tengo curiosidad por este, de amazon, que promete hasta 15v por solo 47 dolares. Pero me interesa mas desarmarlo y ver como funciona.

Este de aca promete lo mismo por 300 dolares.

Pero no se como funciona. Me gustaria desarmarlos y ver que sistema de caja reductora usan, los materiales, circuitos y especialmente, saber si tienen alguna bateria interna que compense la variabilidad de la potencia humana al girar los mecanismos. Ojala que me sobrara la plata solo para comprarlo y desarmarlo o mas barato, ver si alguien ya lo ha desarmado y satisfacer mi curiosidad.
