Este desarme de mini proyector led, no es reciente. Se nota por la fecha en la que hice las fotos y la situación en la que la hice, pero ahora las comparto porque tengo la oportunidad de hacerlo. Hay muchas cosas interesantes aquí a pesar de la horrible calidad de construcción del aparato, los bajísimos lúmenes que tiene y la inusable resolución de la pantalla.

Sobre el mini proyector led chino

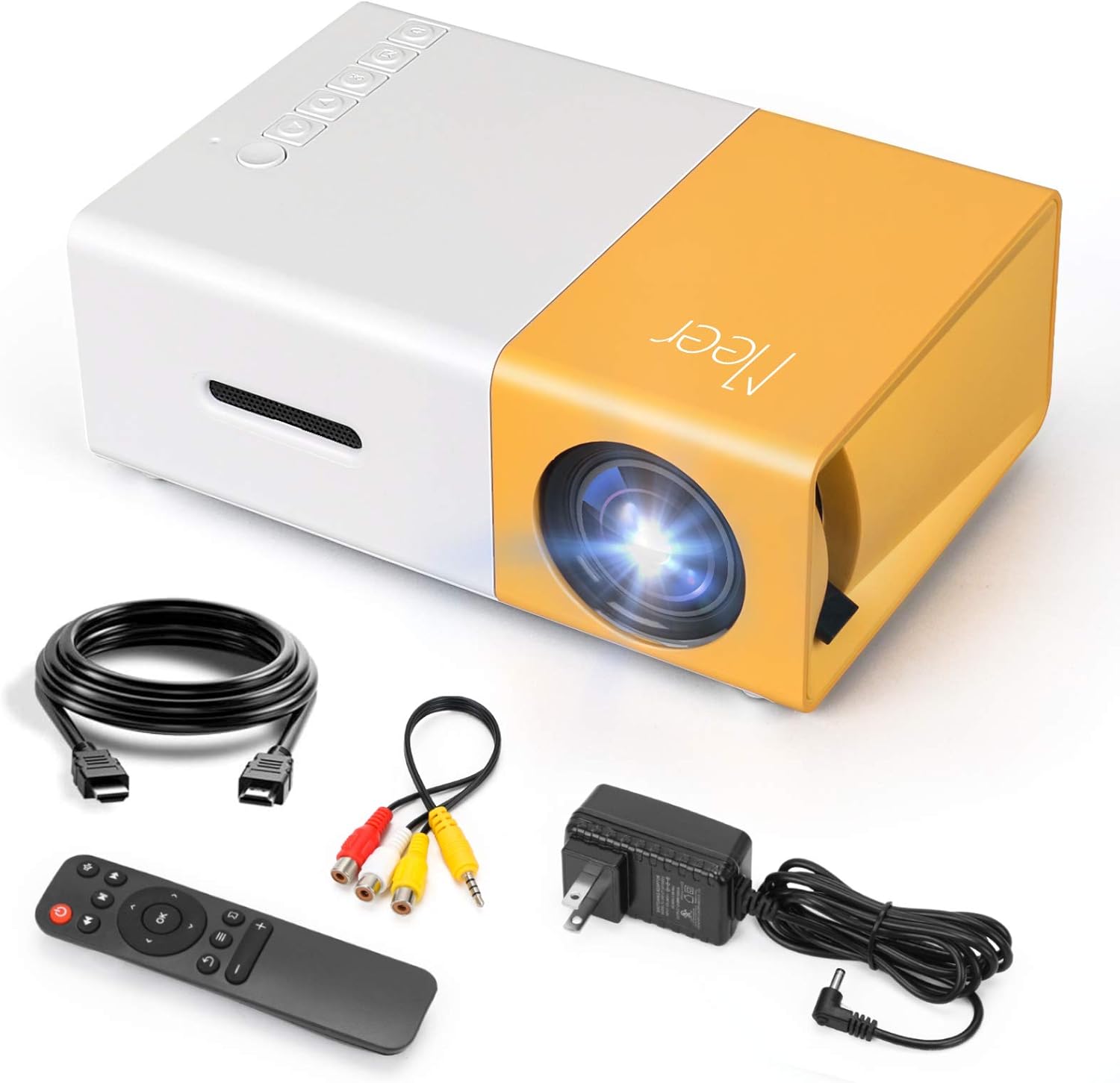

Estoy casi seguro que alguna vez paseando por las tiendas de electrónicas, habrás encontrado este aparato. Ofrecido como un poderoso proyector led de bajo costo, veinte dólares en algunos lados, cuarenta y cinco en otros, es fácil querer comprarlo pues, tiene de todo y lo normal en los proyectores es que cuesten miles de dólares. Siempre quise uno y tras darme cuenta de que no serviría ni para lo mas básico que necesitaba, al menos me daría el lujo para desarmarlo antes de revenderlo. No te preocupes, no lo deje a mas de veinte dólares y ahora es mas usado como juguete que otra cosa.

Aquí listo las características según una tienda en linea donde lo encontré, porque en la caja no decía nada, ni la marca del aparato y según parece, es un producto de marca blanca o un aparato hecho por algún fabricante que permite ponerle a cualquiera (imagino que pagando) que quiera distribuirlo con su propia marca.

Características técnicas

• Pequeño y portátil: Este proyector de bolsillo mide solo 11.9cm X 8.6cm X 4.98cm y pesa 0.29kg. No mas grande que tu teléfono inteligente. Gracias a su portabilidad, puedes llevarlo a cualquier lugar para mirar películas, jugar videojuegos, o disfrutar deportes, transmisiones en directo, acampar en exteriores o fiestas con amigos. Es grandioso para tener un cine en casa. 💀
• Energizado por un banco de poder: El proyector no tiene su propia batería. Necesita una fuente de 5V/2A como cualquier cargador de pared o banco de baterías. Grandioso para viajar, caminar y acampar donde no haya electricidad o TV. 💀
• Multi Puertos: Equipado con varios puertos como USB / HDMI / AV / SD / Audio. Puede ser fácilmente conectado con tu teléfono inteligente, TV Stick, PS4, PS5, X-Box ONE or tablet, laptop, etc.
• Especificaciones:
  • 400 lumenes
  • 1080p
  • 4:3 o 6:9
  • 1-3M
  • 60 pulgadas de proyección
  • Altavoz integrado
• Conexion: Arreglatelas como puedas con el puerto HDMI

Si. Lo siento. Lo ultimo no esta escrito de esa manera, pero son muchas mentiras y me cansé de traducir.

La realidad es que este aparato tiene muchos mas defectos que los mínimo necesario para que sea útil. Ahorita hago un repaso.

No sirve para lo que lo promocionan

Esto debería ser obvio, pero busqué y encontré videos diciendo que era buenísimo. Pero aunque lo ponían como una cosa súper buena, ya me imaginaba que no valía para tanto. Aun así, quería un proyector para entender como funcionaban y si es posible, desarmarlo sin sentir remordimiento de desperdiciar dinero en vano, así que lo obtuve. Hago un análisis de las cosas que encontré

Conectividad

Tiene un montón de puertos y aun así no es suficiente.

Creo que ya no tengo ningún dispositivo VGA pero me resultó curioso darme cuenta de que lo eche en falta, en referencia a un aparato que tuve hace tiempo, el mini proyector 3M mpro120, que si que tenia una excelente calidad, pero condenado a usarse solo por USB porque para cuando lo compré, que ya fue hace mucho, estaba descontinuado y no pude comprar el cable necesario para agregarle puerto HDMI. Encima, venia con android 2.7 así que peor de inútil se me hizo en poco tiempo.

Este aparato tiene entradas USB. Pero lee solo formatos estandarizados. Eso significa que lee JPG para imágenes, MP4 para videos y MP3 para audio. Al parecer también cada codec tiene que ser especifico de lo que puede leer, por lo que lo hace mas limitado aun. MP4 especialmente, es un contenedor muy variable y puede tener diferentes codecs que pueden resultar incompatibles con este proyector.

El único conector que funciona perfecto es el HDMI, que me sorprendió por su fluidez. Era capaz de retransmitir el video a la misma taza de fotogramas de entrada, pero tampoco es que sirviera de mucho, por la pésima salida de video.

Tiene un conector para RCA. Un conector tipo barril para tres entradas de video compuesto en coaxial pero… Si ya no tengo nada VGA, pero RCA.

Si quieres screencast y cualquier otro tipo de proyección inalámbrica, solo puede depender de otros aparatos con salida HDMI así que es un fastidio agregarle mas funciones.

Salida de Video

Una actualización bibliográfica:

Proyector Mono-LCD

Un proyector mono-LCD o proyector de un LCD¹​ es un tipo de proyector para la visualización de vídeo, imágenes o datos informáticos sobre una pantalla u otra superficie plana, que utiliza como elemento generador de imagen un único panel LCD con un paso de las tríadas RGB suficientemente pequeño para que no sean perceptibles dentro de un cierto rango de tamaño de la pantalla proyectada .
[…]

Con solo 400 lúmenes, te aseguro que no tardaras en darte cuenta de que necesitas muchísima oscuridad para poder entender lo que esté pasando en la pantalla.

Este aparato, es una mezcla de proyecto de ciencias del cole con algo de electrónica avanzada de china, marca patito. Aunque los proyectores de proyecto de ciencia tienen justificado su escaso brillo, al menos tienen mas resolución, porque casi no quedan teléfonos con pantallas tft de 2.5 pulgadas.

El aparato cuenta con un led de alto brillo que creo que ha de ser de 3W, el cual genera muchísimo calor, que es disipado por un disipador de aluminio y un ventilador brushless que apenas abastece las necesidades del aparato.

La única parte de cristal son las lentes utilizadas como enfoque para la salida de la imagen.

Las lentes utilizadas, son lentes Fresnel, una tecnología de 1822 que permite ahorrar espacio y peso al hacer lentes planas, donde la tecnología normal utilizaba lentes cóncavas y convexas de vidrio. Si bien es una tecnología genial, tiene defectos. Como por ejemplo, al ser de plástico, sufre mucho ante la luz brillante y la calidad de la imagen es peor que la de una lupa convencional. También tienen el problema de dejan pasar menos luz, así que la imagen estará un poco mas oscura que la original.

Método de Proyección

Este proyector utiliza una proyección basada en un juego de lentes fresnel para amplificar la imagen y dirigir el haz de luz que viene desde un led de 3W sin regulación de voltaje y atraviesa una pequeña pantalla led TFT de 2.5 pulgadas a color. Esta pequeña pantalla es el cuello de botella mas importante de todo el aparato.

Si bien el controlador HDMI de este mini proyector led permite entradas de hasta 1980p, escala la imagen a la resolución nativa de la pantalla TFT, que es de solo 320×240, lo que significa que la imagen es malisima. Si esperabas proyectar algún texto, debo decirte que casi no importa que tamaño de letra pongas, seguro no se aprecia bien.

Como muestro en la imagen adjunta, es un modulo irónicamente caro para el costo del aparato en conjunto. casi 24 dólares por modulo, pero en este caso, para poder realizar la proyección, eliminan el soporte reflectante y la capa polarizada frontal y trasera para obtener una pantalla semi transparente que permita pasar la luz del led. El controlador de la pantalla se encarga de abrir y cerrar los pixeles apropiados y las lentes se encargan de magnificar la imagen.

El sistema operativo

Estuve tratando de deducir que tipo de sistema operativo tenia en base a los chips que incluye. En este caso, utiliza un chip UNISOC cuya serie no me ha llevado a ninguna parte. Como encuentro que UNISOC es una empresa que crea chips para procesadores móviles, pienso que podría ser un chip ARM, por lo que podría tener un sistema android, pero lo dudo hartisimo.

por supuesto, las series escritas en la placa tampoco ayudan, pero las dejo numeradas aquí:

• S53G3C24(A)
• 0927-22052101721
• SUR020-J7
• ZJ.S53.G4R00

El resto de componentes no explican mas al funcionamiento del aparato, pero me hago una idea de que puedan ser las etapas del controlador de las entradas y salidas multimedias. Pienso que el sistema operativo podría ser de esos minimalistas y estandarizados que tienen los celulares chinos. esos que aunque apenas puedan mantener vivo a su dispositivo, aun así se atreven a meterle juegos e incluso emuladores.

Conclusiones

Sin ningún tipo de conectividad inalámbrica, con terrible calidad de imagen y escasisimo brillo, definitivamente no puedes usarlo para nada de lo que ofrecen en las paginas donde lo venden. Tampoco es muy amigable con los niños por la gran cantidad de cable que necesita para funcionar (para eso esta mejor el galaxy beam), es un aparato bastante malo, pero de muy bajo precio que puedes comprar si te interesa experimentar con el.

El método de proyección que tiene es mas similar a los retroproyectores, razón por la que no tiene mucha calidad cuando hay aparatos mas pequeños que hacen un mejor trabajo y encima de todo, calienta como un proyector profesional.

Creo que el calor de la lampara y la intensidad de la luz terminarían degenerando la pantalla LCD así que creo que su durabilidad es baja también, pero sin duda fue divertido desarmarlo.
